TERR連携-2（Rにパラメータを渡す）

SpotfireではTERRと呼ばれるR言語のランタイムエンジンが搭載されており、単体でR言語を走らせることができます。今回はTERRをテーマに3回に分けて説明します。第2回目は、Spotfire本体からTERR側にパラメータを渡す方法について説明します。TERRの概要や事前準備に関しては、第1回目の記事をご覧ください。

なお、本コンテンツで利用したSpotfireのバージョンは10.10/11.4です。ご利用環境によって、一部画面構成が異なりますので、ご了承ください。

TERRへパラメータを渡す

第1回目の記事では、TERRからデータを受け取れました。反対に、モデルのパラメータをSpotfireから渡すこともできます。今回は発生させる行数をSpotfire側で指定し、TERR側へ渡せるようにします。

入力フィールドの設置

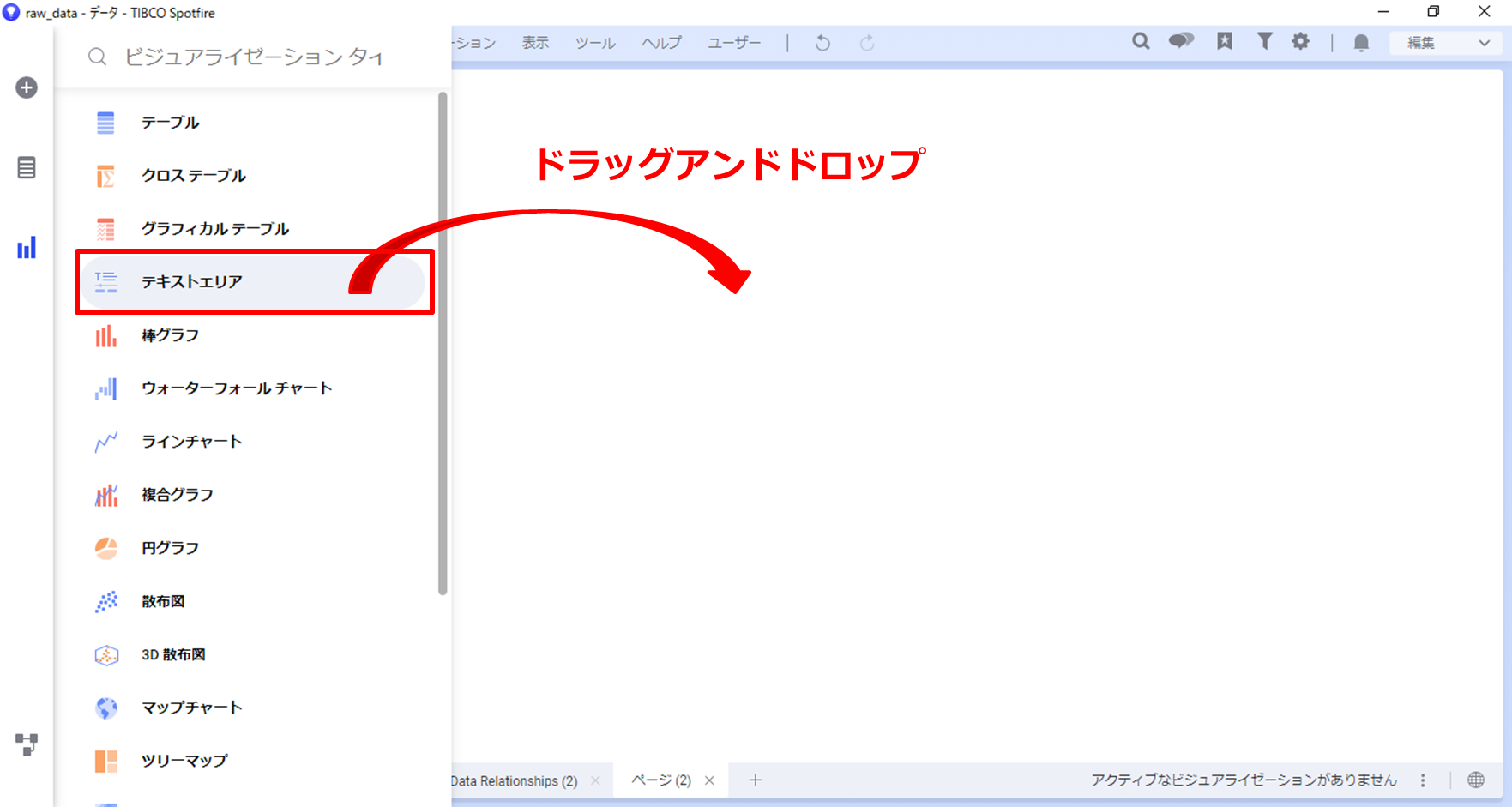

まずはプロパティ機能を利用し、数値を入力できるようにします。Spotfire画面左側の「ビジュアライゼーション タイプ」フライアウトより、「テキストエリア」をドラッグ＆ドロップし、テキストエリアを作成してください。

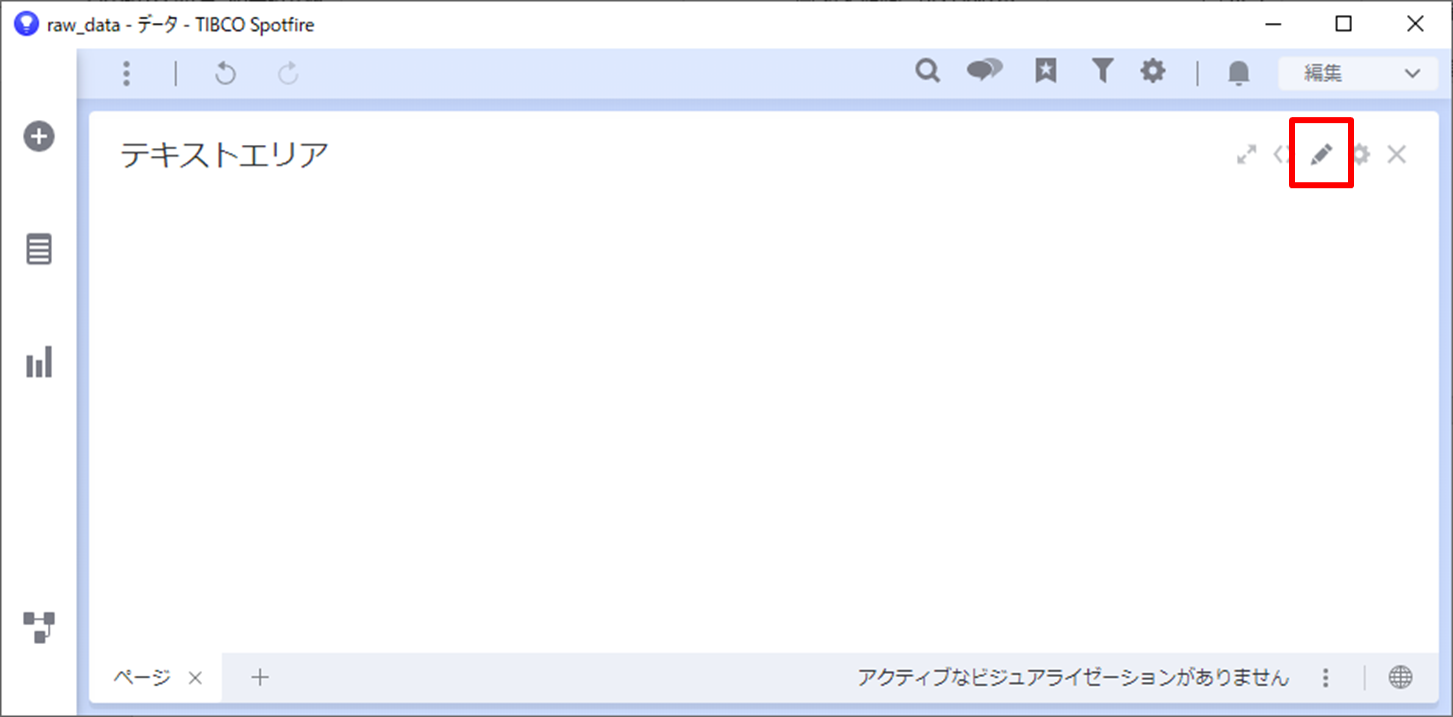

次に、テキストエリアの右上の赤枠「編集」ボタンをクリックすると、「テキストエリアを編集」ダイアログが表示されます。

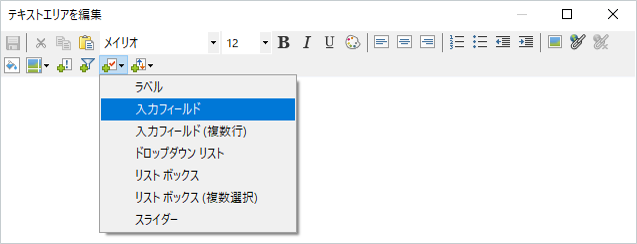

さらに「プロパティ コントロールの挿入」ボタンをクリックし、「入力フィールド」を選択してください。

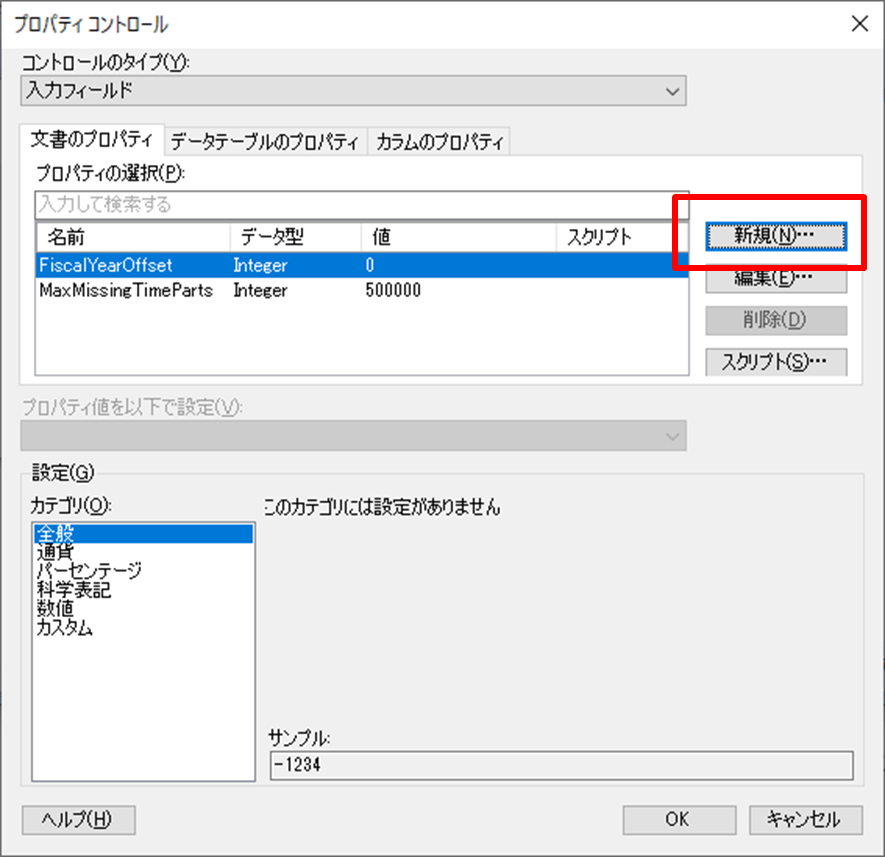

「プロパティコントロール」ダイアログが表示されます。「新規」をクリックします。

「新しいプロパティ」ダイアログで、以下の設定をします。設定が完了したらOKを押し、「プロパティコントロール」ダイアログも閉じて下さい。

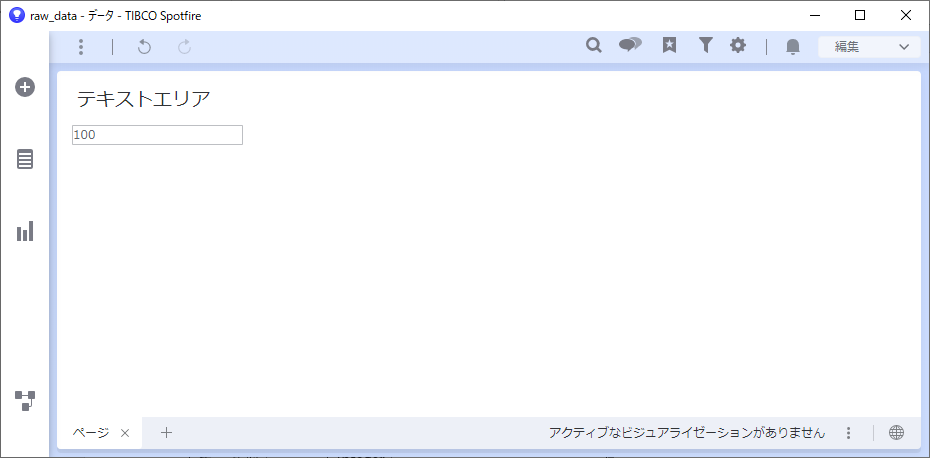

「テキストエリアを編集」ダイアログも保存して閉じると、次のようにデフォルト値が100の入力フィールドが追加されていることが確認できます。

プロパティの値をTERRに渡す

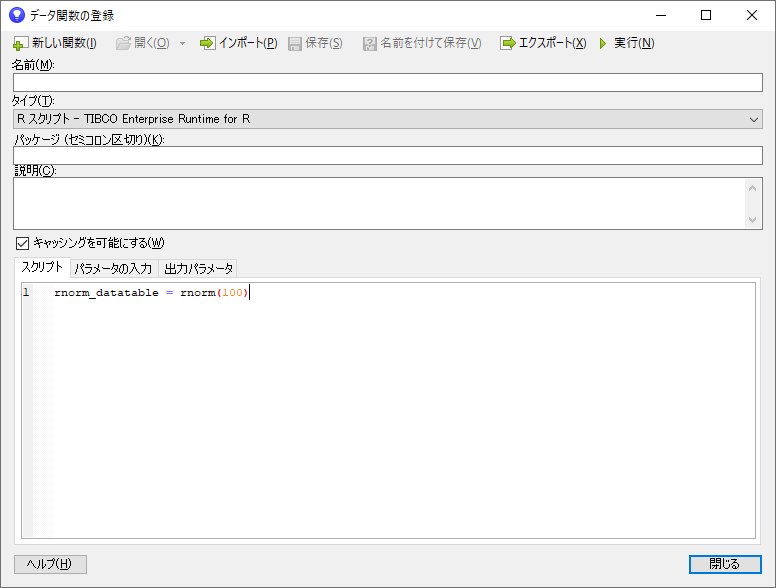

作成したプロパティをTERRで利用します。作成したデータ関数を開きます。「ツール」メニューから「データ関数を登録」を選択してください。「データ関数の登録」ダイアログが表示されます。

「パラメータの入力」タブで「追加」を選択し、Spotfireから受け取るパラメータの設定をします。次のように設定してください。

「スクリプト」タブに戻り、以下のRコードを入力してください。

これらの設定により、SpotfireからinputNumのパラメータをTERRが受け取り、その値を利用して乱数を生成する設定ができました。最後に、生成した乱数をSpotfire側へ渡すために、「出力パラメータ」タブに移動し、次のように設定してください。

設定が完了したら、「データ関数の登録」ダイアログ右上の「実行」をクリックします。「パラメータの編集」ダイアログが表示されます。

「入力ハンドラ」では、次の設定をします。

• 入力パラメータ：inputNum
• 入力ハンドラ：文書のプロパティ
• プロパティ：inputNum

「出力ハンドラ」では、次の設定をします。

• 出力パラメータ：rnorm_datatable
• 出力ハンドラ：データテーブル
• 新しいデータテーブルの作成：rnorm_datatable

設定が完了したら「OK」をクリックしてください。

結果の確認

Spotfireでロードされているテーブルを確認してください。rnorm_datatableという名前のデータテーブルが生成されていることがわかります。

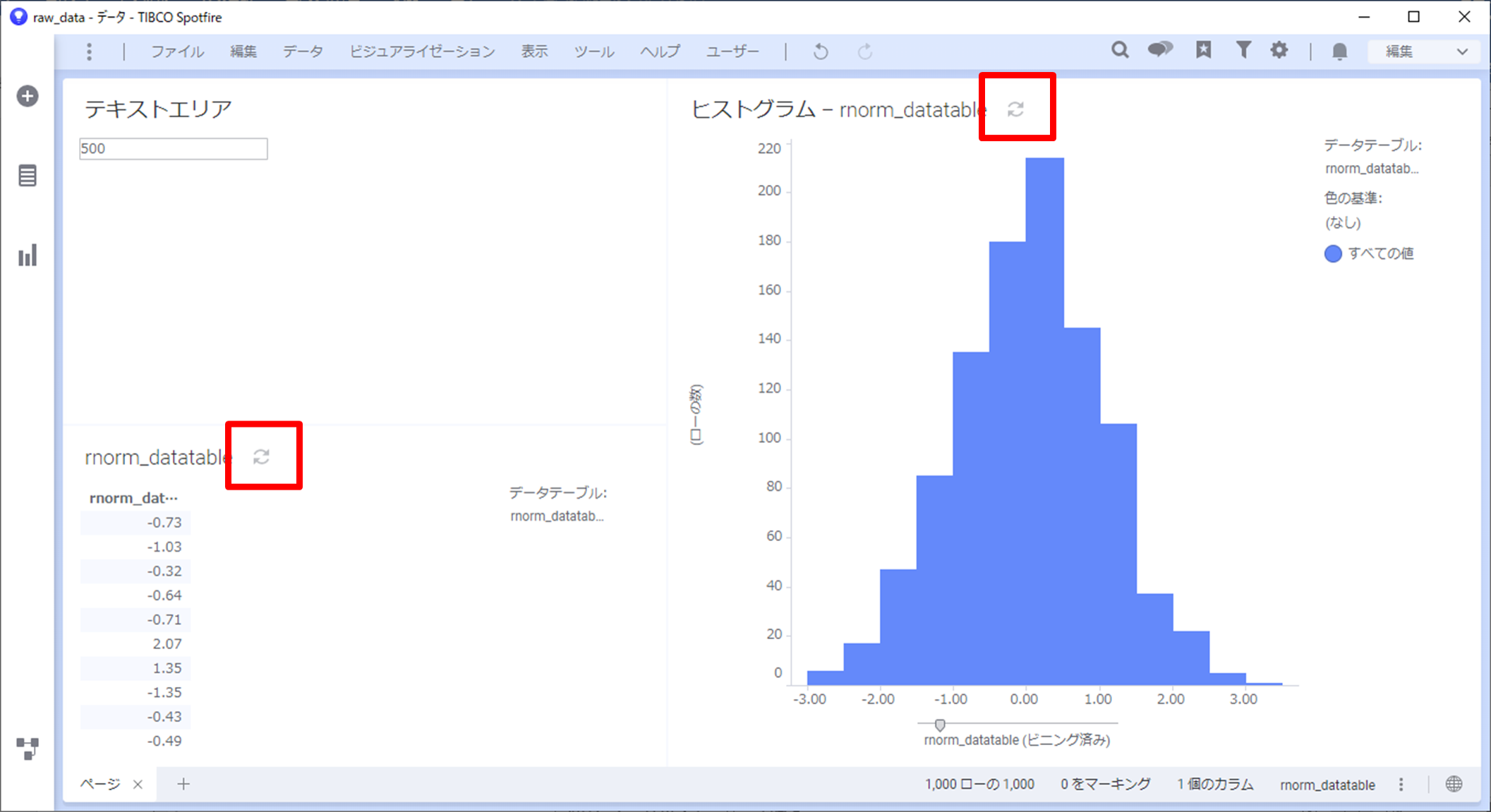

また、テキストエリアの入力フィールドの100の値を、任意の整数に変えてみてください。ヒストグラムやデータテーブルを表示している場合、更新マーク（次グラフの赤枠）が表示されます。これをクリックすると、変更した入力フィールドの値を入力パラメータとしてTERRのスクリプトを実行し、結果の更新が確認できます。
